«СПЕЙСЕР»
(кольцо предохранительное, изолирующее,
диэлектрическое, опорно-направляющее)
из ПОЛИЭТИЛЕНА по ТУ 51-19-2000 для трубопроводов диаметрами от 102 до 1420 мм
ТУ 51-19-2000
(смотреть титульный лист ТУ)
ПЕРЕЧЕНЬ КОЛЕЦ ИЗ ПОЛИЭТИЛЕНА
(информация для размещения заказа, варианты исполнения)
В рамках модернизации продуктовой линейки, повышения конкурентоспособности продукции в декабре 2010 года запущено
серийное производство колец «Спейсер» из ПОЛИЭТИЛЕНА для труб диаметрами от 102 до 1420 мм.

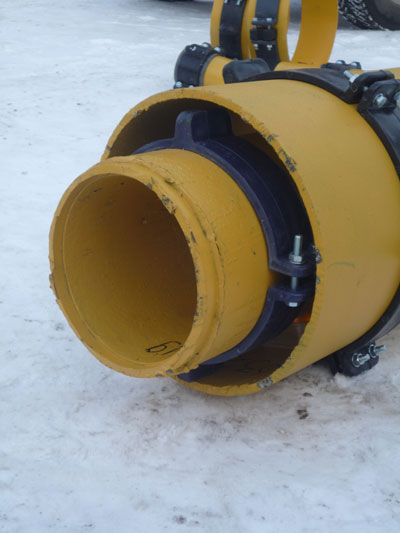

Назначение: Кольцо опорно-направляющее, изолирующее, предохранительное, диэлектрическое предназначено для механической защиты
изоляционного покрытия трубопроводов, кабелей при прокладке под автомобильные дороги,а также для обеспечения
диэлектрической изоляции трубопроводного перехода.
В настоящее время использование данной конструкции и материала изделий является оптимальным с точки зрения цены и качества.
|
 |
 |

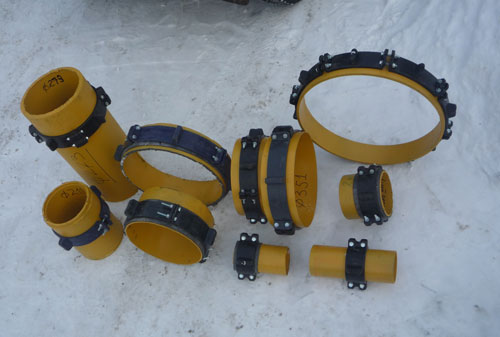

Кольцо состоит из сегментов, соединяемых болтами. Сегменты кольца производятся из ПОЛИЭТИЛЕНА методом литья
под давлением.
Кольца обеспечивают электрическую изоляцию между двумя трубами, устойчивы к химической коррозии, давлению,
механическим и термическим ударам.
|
ФИЗИКО-МЕХАНИЧЕСКИЕ СВОЙСТВА ПОЛИЭТИЛЕНА
( низкого давления высокой плотности (ПНВП)
по ГОСТ 16338-85 ):
| Наименование показателя |
Значение |
| Разрушающее напряжение при разрушении, МПа (ГОСТ 11262) |
28,0 - 35,0 |
| Относительное удлинение при разрыве, % (ГОСТ 11262) |
200-400 |
| Модуль упругости при растяжении, МПа (ГОСТ 9550) |
500 - 750 |
| Коэффициент трения по стали (ГОСТ 11629) |
0,3 |
| Предел текучести при растяжении, МПа (ГОСТ 11262) |
22 - 27 |
| Твердость по Шору А (ГОСТ 263-75) |
68-70 |
| Температура хрупкости, градусов Цельсия |
- 100 |
| Удельное объемное электрическое сопротивление, Ом*см (ГОСТ 6433.2) |
10^17 |
| Диэлектрическая проницаемость при 10^6 Гц (ГОСТ 22372) |
2,1 - 2,4 |
Количество изделий, устанавливаемых на участке (ориентировочное количество - точное количество определяется при разработке проектной
документации в зависимости от типа трубопровода и нагрузок на него) рассчитывается по формуле:
N=(L/K)+3 (шт),
где L- длина участка (м), К - расстояние между кольцами (м) - выбирается в пределах 0,6-2 (м) для металлических трубопроводов
, 2-3 (м) для трубопроводов из стеклопластиковых труб.
Применение диэлектрических колец повышает скорость и эффективность прокладки трубопроводов
через переходы и увеличивает срок службы трубопроводов на переходах до 30 лет.
Более чем 10 - летний опыт производства и эксплуатации.
СОБСТВЕННОЕ СЕРИЙНОЕ ПРОИЗВОДСТВО И РАЗРАБОТКА.
Защищенная интеллектуальная собственность.
Допущены к эксплуатации Госгортехнадзором РФ
письмо № 10-03/384 (посмотреть)
Получен сертификат соответствия.
|
