ПЛАСТИКОВЫЕ УТЯЖЕЛИТЕЛИ (УБП) БАЛЛАСТИРОВОЧНЫЕ ДЛЯ ТРУБОПРОВОДОВ
(полимерные контейнерные устройства (ПКУ))

ТУ 2290-268-24046478-98 (с изм.1-2)

Пластиковые утяжелители УБП предназначены для балластировки неметаллических (полиэтилен, полипропилен,стеклопластик) и металлических трубопроводов диаметрами 63-1420 мм при прокладке трассы в местностях с водонасыщенными грунтами, для закрепления труб на проектных отметках и для исключения всплытия трубопровода в процессе эксплуатации.

Утяжелители балластировочные рекомендуется использовать при строительстве и ремонте трубопроводов в обводненных грунтах и заболоченной местности, на переходах через болота различных типов, вогнутых и выпуклых кривых и криволинейных участках, прилегающих к ним, на углах поворота в горизонтальной плоскости, участках выхода трубопровода на поверхность.

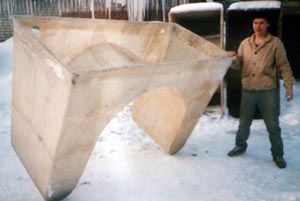

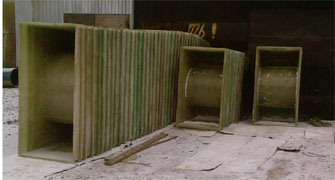

Утяжелитель балластировочный представляет собой коробчатую конструкцию, выполненную из полимерного материала. Для исключения застоя воды в нижней части корпуса имеются дренажные отверстия, перекрытые полимерной сеткой. Корпус заполняется щебнем, кварцевым песком или грунтом, обеспечивающим балластировочную массу.
Срок службы - не менее 30 лет.

ТИПЫ ВЫПУСКАЕМЫХ УТЯЖЕЛИТЕЛЕЙ
Марка Диаметр трубопровода, мм Объем засыпной массы*, м3
УБП- 110-225 63 - 225 0,035-0,1
УБП- 325 325 0,146
УБП- 426-530 426 - 530 0,450
УБП- 720 720 0,870
УБП- 820 820 0,910
УБП- 1020 1020 1,740
УБП- 1220 1220 1,960
УБП- 1420 1420 2,440
* - засыпная масса определяется проектом
в зависимости от плотности грунта

Утяжелители (полимерные контейнерные устройства) данного типа впервые выполнены из коррозионностойкого стеклопластика, подтверждающий приоритет от 19.05.1999, а право интеллектуальной собственности подтверждается патентом № 2147352 (кликните по изображению патента для просмотра крупнее) .

Рыночная стоимость интеллектуальной собственности по оценке ГУ Пермский ЦНТИ составляет 9,879 млн. рублей.

Впервые в РФ, стеклопластиковые утяжелители УБП (полимерные контейнерные устройства (ПКУ) были установлены на трассе ГРС-2 п. Бахтемир (Астраханская область) заказчик ЗАО «Закнефтегазстрой «ПРОМЕТЕЙ», г.Москва в 1998 году. Работы проводились под руководством ОАО "ВНИИГАЗ" совместно с ЗАО "Стройтрансгаз". (смотреть акт по установке утяжелителей)

Использование утяжелителей из стеклопластика для целей балластировки и закрепления разрешено ВСН 39-1.9-003-98 и согласовано Управлением западно-уральского округа Госгортехнадзора России (письмо № 491/11 от 28.12.2000).
Наше предприятие оказывает услуги по рассчету интервалов установки утяжелителей для неметаллических и металлических трубопроводов.

Количество утяжелителей устанавливаемых на трубу регламентировано проектной документацией. По аналогии с ж/б утяжелителями возможен групповой способ установки утяжелителей на трубопровод. Балластировка трубопровода осуществляется согласно технической документации с учетом СП 107-34-96.



ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПРЕИМУЩЕСТВА ПЛАСТИКОВЫХ УТЯЖЕЛИТЕЛЕЙ

1.Не требуется силовых поясов для установки утяжелителей на трубопровод;
2.Не требуется футеровочных матов;
3.Не требуется дополнительной защиты изделий от коррозии;
4.Не требуется дополнительной техники для засыпки грунтов, транспортировки изделий до траншеи, погрузки (выгрузки) и т.д.;
5.Упрощается надежность установки на плавающий трубопровод, т.к. этот процесс совмещается с заполнением водой бывших полостей, которые затем засыпаются гравием;
6.Значительно снижаются затраты на транспортировку.Стоимость перевозки УБП (ПКУ) в 10-20 раз меньше стоимости перевозки ж/б утяжелителей (смотреть таблицу норм загрузки утяжелителей при ж/д перевозках);
7.Химическая стойкость обеспечивается применяемыми материалами (в 2 % растворе соляной кислоты или серной кислоты и в 2 % растворе щелочей). Применяемые материалы действию бактерий и грызунов не подвержены.
8.Стоимость пластиковых утяжелителей значительно ниже ж/б утяжелителей типа УБО и УБО-М.

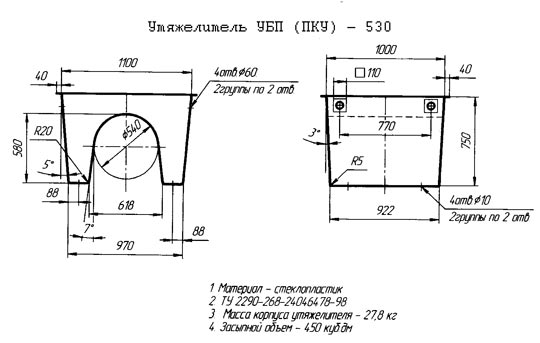

Пример исполнения утяжелителя на трубу Д 530 мм с основными размерами.
